690701 SCREW SOCKET BUTTON HEAD, WITH FURTHER DETAIL

690701 SCREW SOCKET BUTTON HEAD, WITH FURTHER DETAIL
规格参数 参数值
IMPA编码 690701
产品单位 PCE

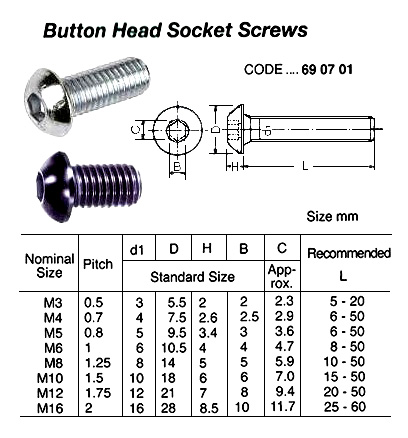

产品规格 Nom size M3 : Pitch=0.5 d1=3 D=5.5 H=2 B=2 C=2.3 L=5-20, Nom size M4 : Pitch=0.7 d1=4 D=7.5 H=2.6 B=2.5 C=2.9 L=6-50, Nom size M5 : Pitch=0.8 d1=5 D=9.5 H=3.4 B=3 C=3.6 L=6-50, Nom size M6 : Pitch=1 d1=6 D=10.5 H=4 B=4 C=4.7 L=8-50, Nom size M8 : Pitch=1.25 d1=8 D=14 H=5 B=5 C=5.9 L=10-50, Nom size M10 : Pitch=1.5 d1=10 D=18 H=6 B=6 C=7.0 L=15-50, Nom size M12 : Pitch=1.75 d1=12 D=21 H=7 B=8 C=9.4 L=20-50, Nom size M16 : Pitch=2 d1=16 D=28 H=8.5 B=10 C=11.7 L=26-60 How to order CODE 690701, Name Button head socket screw, Material, Nominal size & thread, Length
中文汉化 690701 产品描述：六角圆头螺母接头螺丝。具体规格如下： - 尺寸M3：螺距为0.5，d1（直径）为3毫米，深度D为5.5毫米，高度H为2毫米，B（顶径）为2毫米，C（中径）为2.3毫米，长度范围为5-20毫米。 - 尺寸M4：螺距为0.7，d1为4毫米，D为7.5毫米，H为2.6毫米，B为2.5毫米，C为2.9毫米，长度范围为6-50毫米。 - 尺寸M5：螺距为0.8，d1为5毫米，D为9.5毫米，H为3.4毫米，B为3毫米，C为3.6毫米，长度范围为6-50毫米。 - 尺寸M6：螺距为1，d1为6毫米，D为10.5毫米，H为4毫米，B为4毫米，C为4.7毫米，长度范围为8-50毫米。 - 尺寸M8：螺距为1.25，d1为8毫米，D为14毫米，H为5毫米，B为5毫米，C为5.9毫米，长度范围为10-50毫米。 - 尺寸M10：螺距为1.5，d1为10毫米，D为18毫米，H为6毫米，B为6毫米，C为7.0毫米，长度范围为15-50毫米。 - 尺寸M12：螺距为1.75，d1为12毫米，D为21毫米，H为7毫米，B为8毫米，C为9.4毫米，长度范围为20-50毫米。 - 尺寸M16：螺距为2，d1为16毫米，D为28毫米，H为8.5毫米，B为10毫米，C为11.7毫米，长度范围为26-60毫米。 订购代码：690701，名称为圆头螺母接头螺丝，材质，公称尺寸和螺纹规格，以及长度范围。
物料版本

以上内容为自动翻译的内容，仅供参考

This content is automatically translated and is for reference only.
